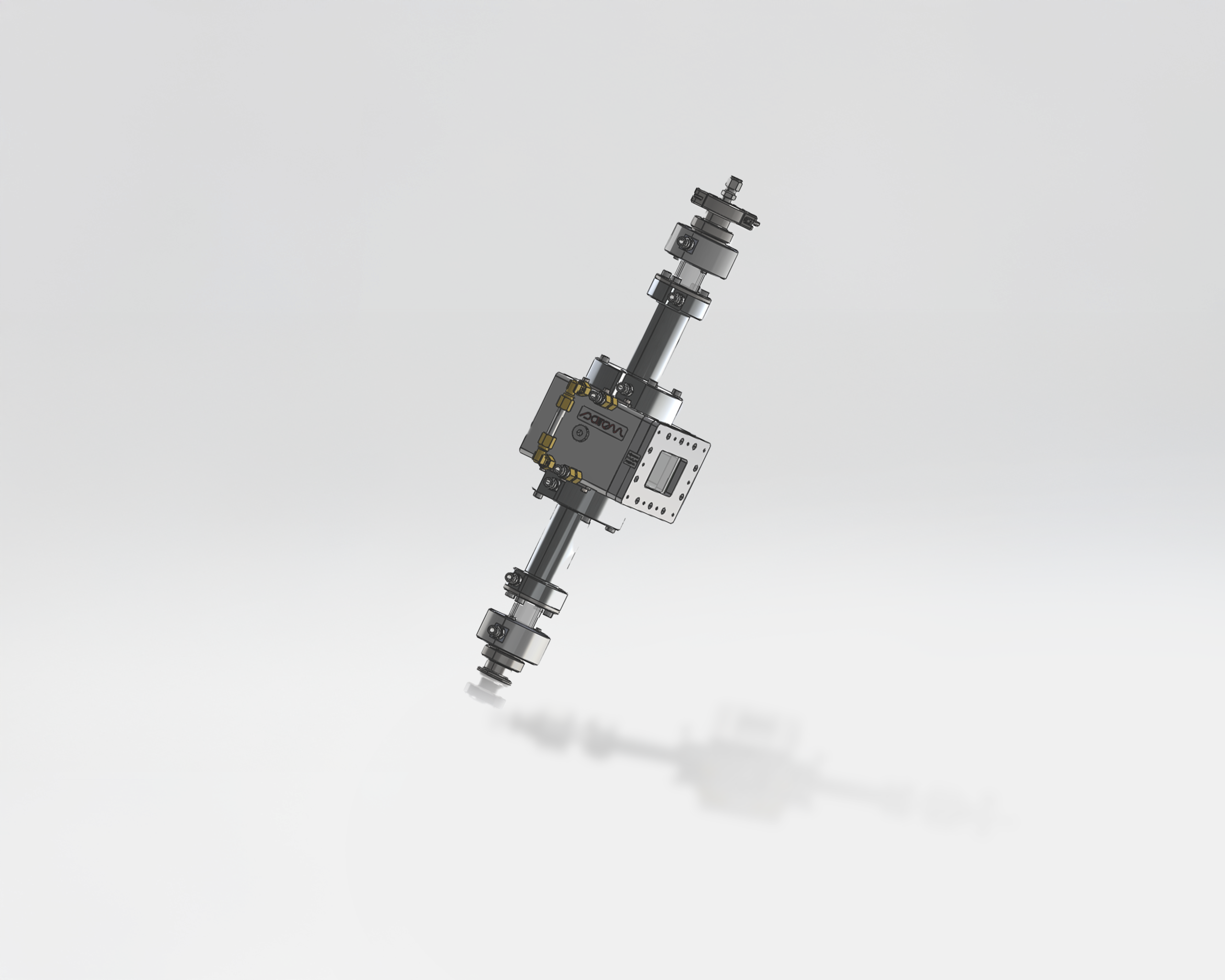

PlasmaSpin (Downstream) – Source plasma micro-ondes avec vortex
Un système avancé de génération de plasma
La PlasmaSpin est une source plasma micro-ondes à vortex, fonctionnant aussi bien à basse pression qu’à pression atmosphérique. Elle est parfaitement adaptée aux applications Power-to-X, au traitement des gaz (gas abatement) et à la pyrolyse du méthane.
La PlasmaSpin est disponible en deux fréquences afin d’accompagner les intégrateurs à chaque étape de leur projet :
- Version 2 450 MHz : conçue pour la recherche scientifique et l’expérimentation des procédés. Elle permet aux chercheurs de caractériser et d’optimiser les conditions plasma avant le passage à l’échelle industrielle.
- Version 915 MHz – 100 kW : configuration haute puissance permettant aux intégrateurs de réaliser des démonstrateurs à grande échelle et de valider leur procédé avant son industrialisation.
Contrôle précis et grande flexibilité
La technologie à semi-conducteurs permet un réglage précis de la puissance (par pas de 1 W), un ajustement de la fréquence (±50 MHz) ainsi qu’une modulation d’impulsions en option, offrant un contrôle total de l’énergie délivrée au procédé.
Excellente stabilité du procédé
Des algorithmes d’accord automatique (auto-tuning) minimisent en permanence la puissance réfléchie afin de garantir un fonctionnement stable, même lorsque la charge ou les matériaux évoluent.
Fonctionnement sûr et fiable
Sans haute tension ni magnétron, les générateurs état-solide Sairem EvoMicro offrent une durée de vie prolongée, une sécurité accrue et des besoins de maintenance réduits.
Intégration simple
Grâce à leur conception compacte en un seul module et à leur connectivité complète (bus de terrain, compatibilité API/PLC), les systèmes s’intègrent facilement aussi bien dans les laboratoires que dans les lignes de production automatisées.
Présentation technique de PlasmaSpin, la source plasma micro-ondes à vortex
PlasmaSpin 2,45 GHz – Pression atmosphérique
Cette version de PlasmaSpin est une source plasma micro-ondes robuste, conçue aussi bien pour les laboratoires de R&D que pour un fonctionnement industriel continu.
Elle génère une colonne de plasma stable et homogène, compatible avec différents gaz d’alimentation ainsi qu’avec l’injection de poudres.
Fonctionnant jusqu’à 10 kW à 2 450 MHz, sans limitation de durée, elle couvre une large plage de pression, de 10⁻¹ mbar jusqu’à la pression atmosphérique.
À pression atmosphérique, un système d’injection vortex associé à un dispositif d’allumage dédié garantit un fonctionnement fiable.
PlasmaSpin 915 MHz – Source plasma micro-ondes à vortex haute puissance
Le PlasmaSpin 915 MHz est une source plasma micro-ondes haute puissance fonctionnant à 915 MHz, développée pour les applications industrielles à pression atmosphérique.
Équipée d’un système d’allumage spécifique, elle assure un fonctionnement continu jusqu’à 100 kW, ce qui en fait la solution idéale pour les procédés très énergivores nécessitant un plasma stable à fort débit.
Comme la version 2,45 GHz, elle est compatible avec différents gaz d’alimentation et peut être montée en parallèle avec plusieurs modules. Elle est ainsi parfaitement adaptée aux applications de :
- Power-to-X
- pyrolyse du méthane (production d’hydrogène et de noir de carbone)
- traitement industriel des gaz (gas abatement)
Nos experts vous accompagnent dans la définition, l’optimisation et la montée en échelle de votre procédé.
Applications de la source plasma micro-ondes PlasmaSpin
La source plasma micro-ondes à vortex PlasmaSpin répond à de nombreuses applications industrielles et scientifiques :
- Power-to-X
- Power-to-Syngas : reformage à sec du CH₄ et du CO₂ en gaz de synthèse.
- Power-to-Gas : dissociation du CO₂ et méthanation pour le stockage de l’énergie et l’injection dans les réseaux de gaz.
- Power-to-Chemicals : production de matières premières chimiques bas carbone à partir du CO₂.
- Power-to-Liquid : conversion du gaz de synthèse en e-fuels et méthanol.
- Pyrolyse du méthane : décomposition du CH₄ en hydrogène et carbone solide, sans émission de CO₂.
- Traitement des gaz (Gas Abatement) : destruction de gaz dangereux ou à effet de serre (PFC, N₂O, SF₆).
La PlasmaSpin repose sur une technologie d’ondes de surface électromagnétiques (Surface Wave Plasma). Des lanceurs intégrés au guide d’ondes génèrent des ondes de surface qui ionisent le gaz et entretiennent une colonne de plasma stable.
Cette architecture permet de produire un plasma continu, homogène et performant, adapté aux applications telles que le Power-to-X, la pyrolyse du méthane ou le traitement des gaz (gas abatement).
La PlasmaSpin 2,45 GHz est principalement destinée à la recherche, au développement de procédés et aux démonstrateurs industriels. Elle permet de caractériser et d’optimiser les conditions plasma avant le passage à l’échelle industrielle.
La PlasmaSpin 915 MHz est conçue pour les applications industrielles de forte puissance. Capable de fonctionner jusqu’à 100 kW en continu, elle répond aux procédés nécessitant des débits élevés, comme la pyrolyse du méthane, le Power-to-X ou le traitement des gaz.
La PlasmaSpin est compatible avec une large gamme de gaz de procédé et peut être configurée pour répondre à différentes applications, telles que le Power-to-X, la pyrolyse du méthane, le traitement des gaz (gas abatement) ou les procédés plasma avancés. Selon les besoins, plusieurs sources peuvent être installées en parallèle afin d’augmenter la puissance disponible et le débit de traitement.
Une gamme complète d’accessoires
Pour compléter votre installation micro-ondes, Sairem propose une gamme complète d’accessoires et de composants : guides d’ondes, accessoires de mesure et accordeurs d’impédance.
Découvrez nos générateurs micro-ondes
Les générateurs micro-ondes Sairem sont disponibles en deux fréquences :
- EvoMag pour 915 MHz
- GMP et EvoMicro pour 2 450 MHz
Complétez votre installation micro-ondes !
Vous souhaitez intégrer une source plasma micro-ondes à votre procédé ?
